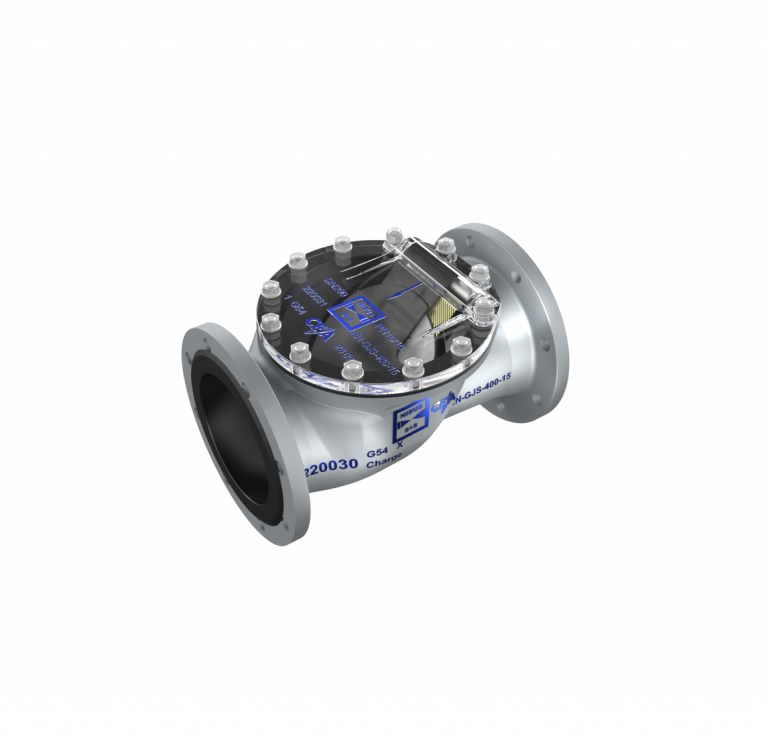

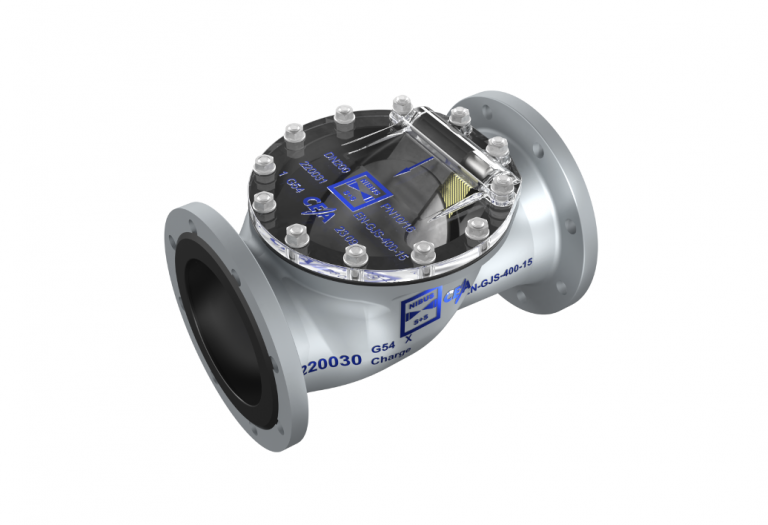

Die S+S B10a Rückschlagklappe ist eine dichtschließende, gummierte Rückschlagarmatur zur zuverlässigen Verhinderung von Rückströmungen in Rohrleitungssystemen.
Sie ist geeignet für den Einbau in waagerechte und senkrechte Rohrleitungen, wobei die Durchströmung ausschließlich von unten nach oben erfolgt.

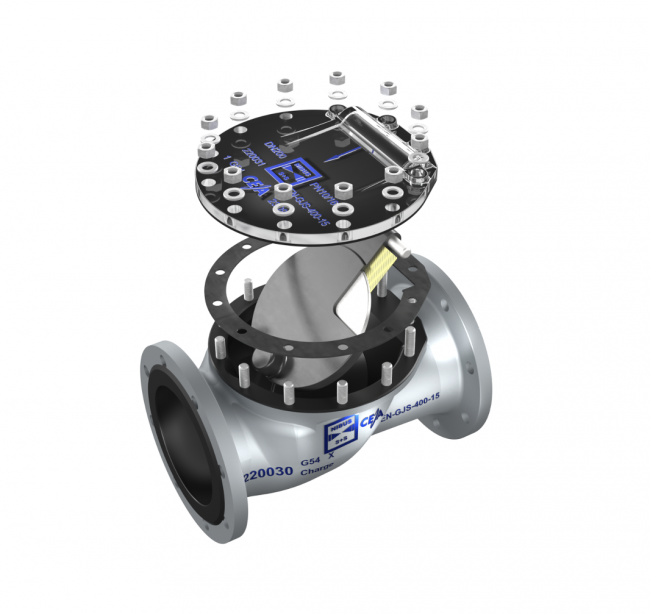

Als Absperrorgan dient eine allseitig gummierte, stahlverstärkte Klappenscheibe, die im Gehäuse gelagert ist. Durch das integrierte elastische Gelenk schließt die Klappe weich und dicht – auch bei geringem Rückdruck.
Die robuste Bauweise sowie die widerstandsfähige Gummierung gewährleisten eine lange Lebensdauer und einen wartungsfreien Betrieb – auch bei anspruchsvollen Medien.
Die S+S B10a Rückschlagklappe wird überall dort eingesetzt, wo ein zuverlässiger Schutz gegen Rückströmungen erforderlich ist:
Durch unterschiedliche Elastomer-Ausführungen (z. B. EPDM, NBR, FPM etc.) kann die Armatur medienabhängig angepasst werden.
Die S+S B10a Rückschlagklappe verfügt über ein robustes Gehäuse aus EN-GJS-400-15 (GGG 40). Optional ist die Ausführung in EN-GJS-400-18 (GGG 40.3) erhältlich. Gehäuse und Deckel sind standardmäßig hartgummiert (B10a) und alternativ weichgummiert (B10w) ausgeführt.

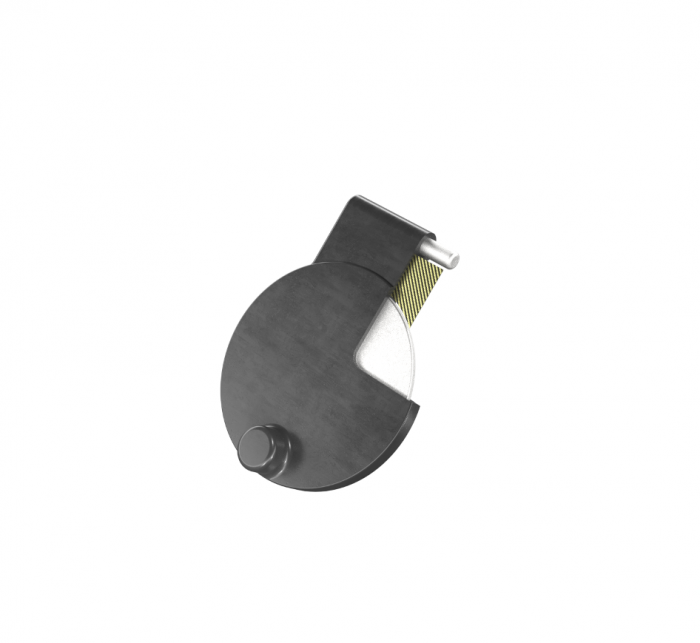

Die stahlverstärkte Klappenscheibe ist allseitig elastomerbeschichtet und je nach Anforderung in IIR, NR, NBR, EPDM, CSM oder FPM lieferbar. Dadurch kann die Armatur optimal an das jeweilige Medium angepasst werden.
Die Deckeldichtung besteht ebenfalls aus Elastomerwerkstoffen in verschiedenen Qualitäten. Schrauben und Muttern sind in der Festigkeitsklasse 5.6 / 5 ausgeführt, alternativ in A105.
Der äußere Korrosionsschutz erfolgt durch eine Zink-Phosphat-Grundierung.
Das technische Datenblatt zur S+S B10a Rückschlagklappe als PDF-Download – mit allen relevanten Spezifikationen zu Nennweiten (DN 15–600), Druckstufen (PN 10/16), Anschlussnormen, Baulängen und Prüfungen nach DIN 12266-1.
Ideal für Planung, Ausschreibung und technische Dokumentation.
Kompakte Produktübersicht zur S+S B10a Rückschlagklappe mit den wichtigsten technischen Merkmalen, Vorteilen und Einsatzbereichen. Ideal für einen schnellen Überblick über Aufbau, Gummiauskleidung, Klappenscheibe, Rückflussverhinderung und industrielle Anwendungen.
Übersicht zur S+S B10a Rückschlagklappe mit den wichtigsten technischen Merkmalen, Vorteilen und Anwendungsbereichen – ideal für einen schnellen Überblick über Aufbau, Schutzgummierung, Druckverlust und industrielle Einsatzmöglichkeiten.
